Eins vorweg: Das ist nur unsere Lösung, immer schön mit Eurem Schorni abstimmen! Das hier ist nach den Vorgaben von unserem Schornsteinfeger entstanden.
Wir haben von ProHaus einen Schiedel Absolut Parat 18/TL eingebaut bekommen. Das ist ein Schornstein, der in zwei Elementen vorgefertigt angeliefert wird. Er hat einen 18cm Rauchabzug und einen separaten Thermoluftzug zur Frischluftversorgung der Brennstelle.
Erste Besonderheit: Der Schornstein ist biegesteif, das heißt es gibt in jeder Ecke eine durchlaufende Gewindestange, mit der die beiden Teile gegeneinander verspannt werden.
Laut unserem Schorni geht das deutlich über den üblichen Qualitätsstandard hinaus, also mal wieder ein Plus für ProHaus.
Ausserdem hat die Biegesteifigkeit den Vorteil, das eine Verankerung in der Erdgeschoss- und in der Kellerdecke ausreicht. Dort wird der Schornstein in den Durchführungen einfach mit Beton ausgegossen.
In dem Absolut Parat 18/TL ist der Anschluss für das Rauchrohr bereits passend eingebaut, aber der Thermoluftzug ist noch verschlossen.
Laut der Schiedel HP muss dieser noch im erforderlichen Durchmesser angebohrt werden. Ich habe erstmal Rücksprache mit Hr. Decker von ProHaus gehalten, seine Empfehlung war eine Kernbohrung.
Unser Schornsteinfeger hat uns zu einfachen Bohrungen OHNE SCHLAG im Kreis geraten, geht schneller, da man keinen Kernbohrer leihen muss. Ohne Schlag, weil das Schamotte Rohr in dem Rauchzug schaden nehmen könnte.
Ich hab also vorsichtig mit Tiefenanschlag erst mal 4 cm im Kreis gebohrt, die erste Betonschicht und Dämmung entfernt und dann noch die 2. Betonschicht entfernt. Der Schornstein hat eine Wandstärke von 6 cm :-)
So sieht dass dann aus:

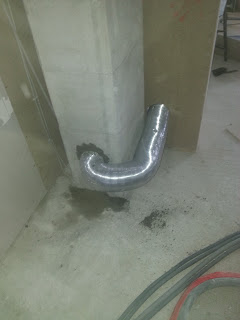

Mit dem Rohr für die Frischluft:
Unser Schornsteinfeger hat auf einer feuerfesten Wanddurchführung bestanden. Wir haben ein Durchführung von Raab entschieden. Die kommt mit allem benötigten Einbauzubehör. Den Rest des Faches in der Wand haben wir mit Ytong ausgemauert:
In den Schornstein haben wir ein Schiedel Anschlussfutter eingesetzt. Das reduziert den Rohrdurchmesser auf eher geeignete 15 cm:
Im wesentlichen ist das die einzige Art, auf die ich mir zugetraut habe den Anschluss herzustellen.
Abkastung um den Schornstein:
Und das fertige Ergebnis vom Wohnzimmer aus:
Wir haben ausserdem einen Druckwächter für unsere Lüftung, den Temperaturfühler und den Druckmesschlauch kann man auf dem Foto auch sehen.
Kosten:
Wanddurchführung 150€
Anschlussfutter130€ plus Versand
Kleinkram 50€
Material für Trockenbau (unser ProHaus Vorrat ist alle) ca. 30€
Mal wieder ziemlich kostspielig.
Danke an Ekkehard für den Einbau & Stefan fürs Teamwork bei der Abkastung!
